UML类图及其关系

常见UML类图及其关系

1. 类和接口

该矩形框表示一个类，第一层为类的名称，若是抽象类则用斜体表示；第二层是类具有的字段和属性；第三层为类的方法。’+’表示public，’-‘表示private，’#’表示protected

该矩形框表示一个接口，顶端有《interface》显示，第一行为接口名称，第二行为接口方法。

2. 继承关系

用空心三角形+实线来表示。

public class Bird extends Animal {
}

3. 实现接口

用空心三角形+虚线来表示。

public class WideGoose implements Fly {
}

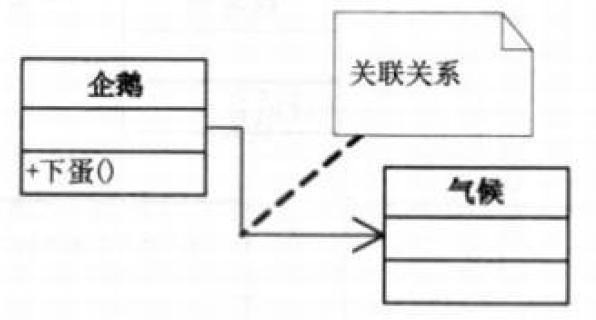

4. 关联关系

当一个类“知道”，或者说“了解”另一个类时，用关联关系。关联关系用实线箭头表示。

企鹅需要知道气候的变化，需要了解气候规律。

public class Penguin extends Bird {
  private Climate climate;
}

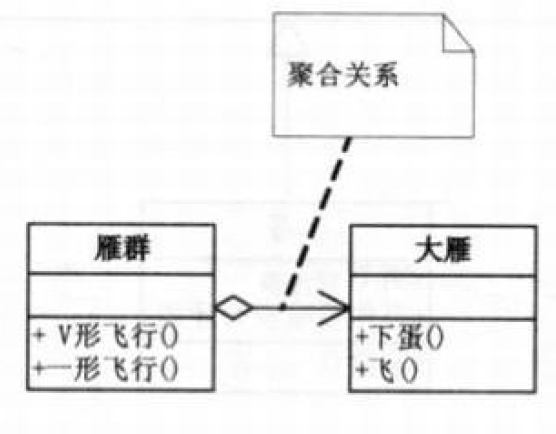

5. 聚合关系

聚合表示一种弱的拥有关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。聚合关系用空心的菱形+实线箭头来表示。

public class WideGooseAggregate {
	private List<WideGoose> gooseList;
}

6. 合成关系

合成是一种强的拥有关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。合成关系用实心的菱形+实线箭头来表示。

public class Bird {
	private Wing wing;
	public Bird() {
		wing = new Wing();
	}
}

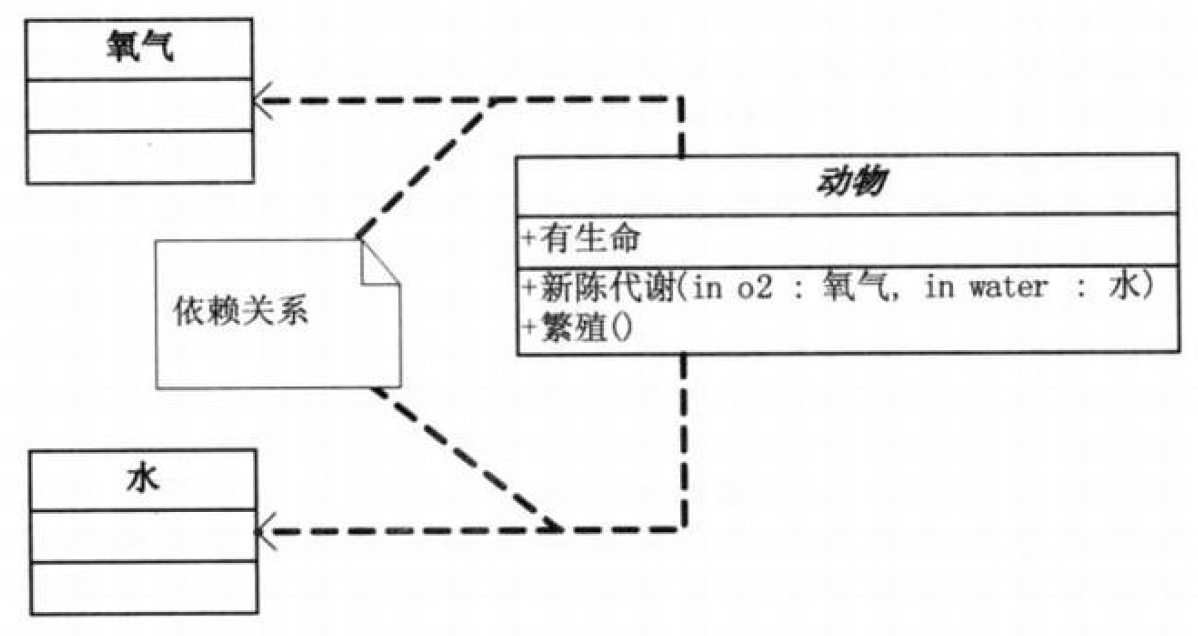

7. 依赖关系

依赖关系用虚线箭头表示。

abstract class Animal {
	public Metabolism (Oxygen,Water water) {
	}
}
